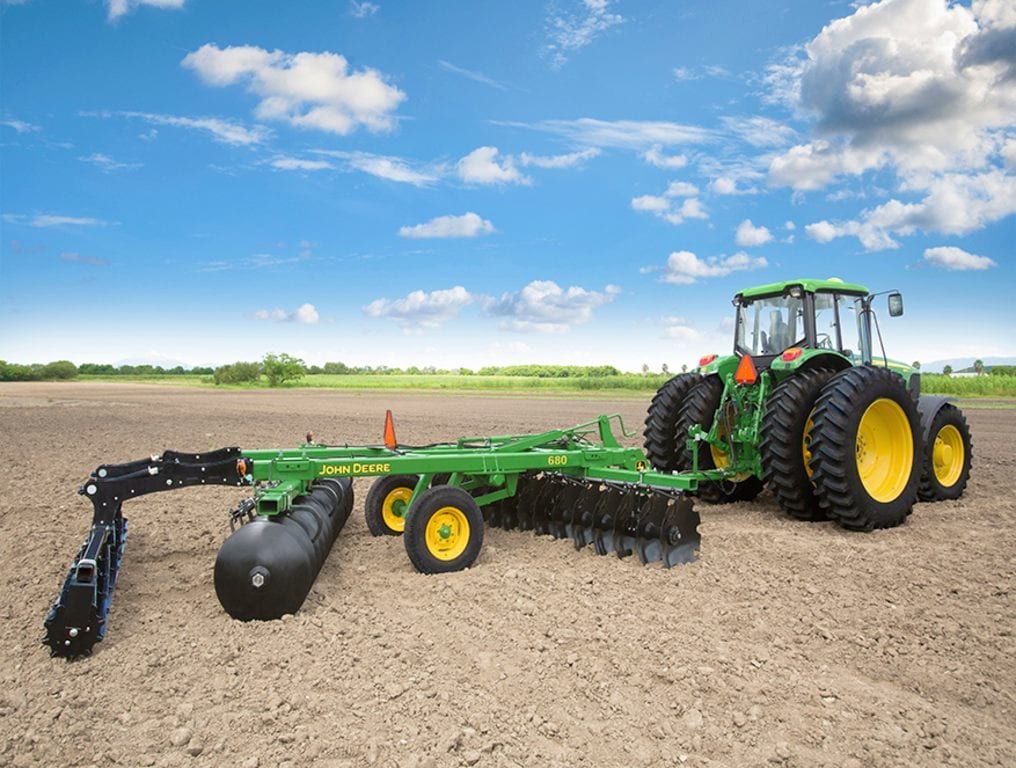

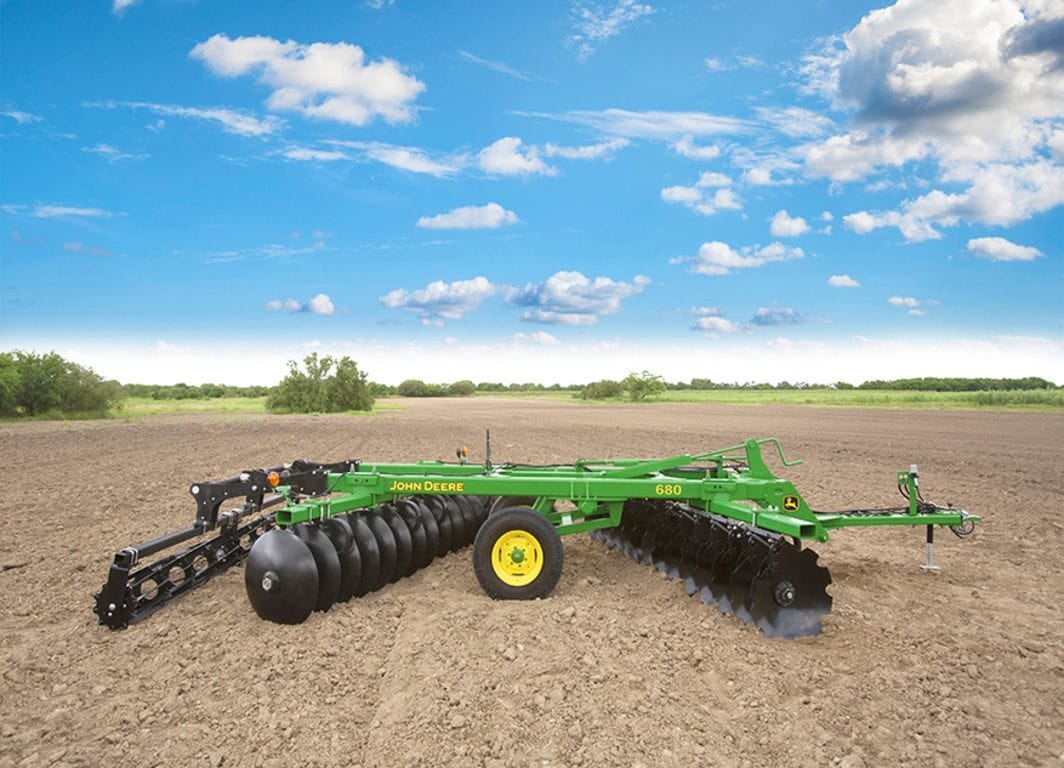

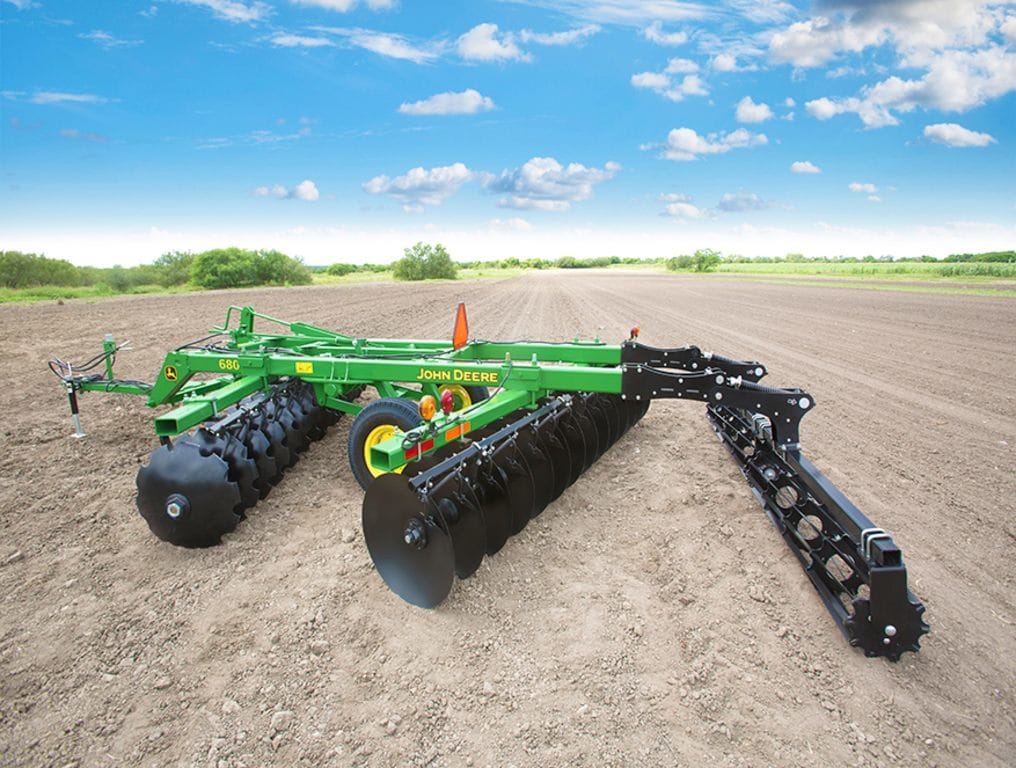

Rastra 680
Rastra 680 de 14, 16, 18, 20, 24 y 28 discos.
Ahorro hasta de un 50% en tiempo/costo en la preparación de suelo.
Este implemento está diseñado para minimizar el número de pasadas en la preparación de terreno al realizar dos operaciones en una pasada “Arar y Rastrear” y con la opción del desterronador la máquina tendrá la capacidad de quebrar los terrones lo más pequeño posibles y dejar el terreno nivelado listo para la siembra.
Características
Bastidor Principal y Secciones de Disco
Bastidor Principal y Secciones de Disco
Bastidor Principal
Secciones de Disco
Perno de Fácil Ajuste
El bastidor principal de la rastra 680, está hecho de una sola pieza soldada, utilizando acero estructural tubular (PTR) para resistir las fuerzas de torsión del bastidor.
Dimensiones:
- Bastidor principal: 9.5 X 101.6 X 152.4 mm (0.375 X 4 X 6 plg)
- Secciones de discos: 9.5 X 101.6 X 152.4 mm (0.375 X 4 X 6 plg)
- Perno de fácil ajuste de las secciones de disco: 50.8 mm (2 plg)
Control de Profundidad de Trabajo de la Rastra
Control de Profundidad de un Solo Punto Provee un Infinito Rango de Profundidades
Control de la profundidad de un solo punto
El control de profundidad de un solo punto es básico en el equipo.
- Convenientemente ubicado en frente de la rastra.
- Ofrece una infinidad de profundidades de trabajo.
- Reduce el tiempo de ajustes: El tiempo de ajuste es alrededor de 20 segundos en comparación con los sistemas tradiciones de cilindro y topes que llevaría un tiempo aproximado de 3 minutos en realizar los ajustes.
Propuesta de Valor
Tiempo Operativo:
- Con el control de profundidad de un solo punto, se puede hacer el ajuste en 20 segundos en comparación con la competencia que requiere 3 minutos para el ajuste (cilindro hidráulico y topes).
Control de Profundidad de Trabajo con Topes de Diferentes Medidas
A – Topes, B – Cilindro hidráulico
Para regular la profundidad de trabajo, se pueden emplear 5 diferentes tamaños de topes que van desde 19.0 mm (3/4 plg.), 22.2 mm (7/8 plg.), 25.4 mm (1.0 plg.), 31.7 mm (1-1/4 plg.) y 38.1 mm (1-1/2 plg.).
Para ajustar la profundidad de trabajo de la rastra, ajuste la altura de las ruedas utilizando el cilindro hidráulico (B) para encontrar la profundidad de trabajo adecuada. Mantenga esta profundidad de trabajo seleccionando los topes del cilindro (A).
Opciones de Discos permiten al Operador encontrar el Disco Ideal para cada Trabajo
Carretes
228.6 mm (9 plg.)
279. 4 mm (11 plg.)
La rastra 680 ofrece dos tipos de carrete de 228.6 mm (9 plg) y 279.4 mm (11 plg).
Para tener un óptimo desempeño de la rastra en el campo, se recomiendan utilizar el espaciamiento entre discos de la siguiente manera.
| 228.6 mm (9 plg.) | 279.4 mm (11 plg.) |
| Preparación de la cama de siembra | Labranza primaria |
| Incorporación de agroquímicos | Condiciones pesadas y con residuos de cosecha |
| Labranza primaria ligera | |
| Niveles de residuos de cosecha promedio |
Número de discos |
18 | 20 | 24 | 28 | 14 | 16 | 18 | 20 | 24 | 28 |
| Espacio entre discos | 228.6 mm (9 plg) | 228.6 mm (9 plg) | 228.6 mm (9 plg) | 228.6 mm (9 plg) | 279.4 mm (11 plg) | 279.4 mm (11 plg) | 279.4 mm (11 plg) | 279.4 mm (11 plg) | 279.4 mm (11 plg) | 279.4 mm (11 plg) |
| Ancho total de corte | 1.76 m (5.77 pies) | 2.22 m (7.28 pies) | 2.41 m (7.91 pies) | 2.96 m (9.71 pies) | 1.98 m (6.50 pies) | 2.25 m (7.38 pies) | 2.51 m (8.23 pies) | 2.78 m (9.12 pies) | 3.3 m (10.83 pies) | 3.38 m (11.10 pies) |
| Peso de embarque | 2,150 kg (4,740.0 Libras) | 2,241 kg (4,940.6 Libras) | 2,489 kg (5,487.3 Libras) | 2,653 kg (5,848.9 Libras) | 1,980 kg (4,365.2 Libras) | 2,155 kg (4,751.0 Libras) | 2,560 kg (5,643.8 Libras) | 2,364 kg (5,211.7 Libras) | 2,622 kg (5,780.6 Libras) | 2,831 kg (6,241.3 Libras) |
| Peso por disco | 119 kg (262.4 Libras) | 112 kg (246.9 Libras) | 104 kg (229.3 Libras) | 95 kg (209.4 Libras) | 141 kg (310.8 Libras) | 135 kg (297.6 Libras) | 142 kg (313.1 Libras) | 118 kg (260.1 Libras) | 109 kg (240.3 Libras) | 101 kg (222.7 Libras) |
| Potencia de Tiro Media (hp TDF) | 101.0 | 105.4 | 117.8 | 124.9 | 92.8 | 97.4 | 104.3 | 110.9 | 122.4 | 130.0 |
Opciones de Discos
Tipo de disco |
Dimensiones |
Rastra
|
Imagen
|
||||
660 |
225 |
425 |
670 |
680 |
|||
Esférico Liso |
508 x 4.76 mm (20 x 0.19 plg.) |
X |
|
|
|
|
|
559 x 4.76 mm (22 x 0.19 plg.) |
X |
|
|
|
|
||
610 x 4.76 mm (24 x 0.19 plg.) |
|
X |
X |
|
|
||
610 x 6.35 mm (24 x 0.25 plg.) |
X |
X |
X |
X |
|
||
660 x 6.35 mm (26 x 0.25 plg.) |
|
X |
|
X |
|
||
|
660 X 6.50 mm (26 x 0.256 plg.) |
|
|
|
|
X |
|
|
711.1 X 6.15 mm (28 X 0.242 plg.) |
|
|
|
|
X |
|
Esférico Dentado |
508 x 4.76 mm (20 x 0.19 plg.) |
X |
|
|
|
|
|
559 x 4.76 mm (22 x 0.19 plg.) |
X |
|
|
|
|
||
610 x 4.76 mm (24 x 0.19 plg.) |
|
X |
X |
|
|
||
610 x 6.35 mm (24 x 0.25 plg.) |
X |
X |
X |
X |
|
||
660 x 6.35 mm (26 x 0.25 plg.) |
|
X |
X |
X |
|
||
|
660 X 6.50 mm (26 x 0.256 plg.) |
|
|
|
|
X |
|
|
711.1 X 6.15 mm (28 X 0.242 plg.) |
|
|
|
|
X |
|
Cantidad de discos
Modelo |
Cantidad de discos |
||||||||||||||||||
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
36 |
38 |
40 |
42 |
44 |
46 |
50 |
56 |
||
660 |
|
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
225 |
|
|
X |
X |
X |
X |
X |
X |
|
|
|
|
|
|
|
|
|
|
|
425 |
|
|
|
X |
X |
X |
X |
X |
X |
X |
X |
|
|
X |
|
|
|
|
|
670 |
|
|
|
|
|
|
|
X |
|
X |
X |
X |
X |
X |
X |
X |
X |
X |
|
680 |
X |
X |
X |
X |
|
X |
|
X |
|
|
|
|
|
|
|
|
|
|
|
Elevadores de Muelle en “C”
La función de los elevadores de muelle en “C” es la de trabajar como un amortiguador y proteger al bastidor principal de los impactos directos que pudiera recibir al momento de estar trabajando. Otra de las funciones de los elevadores de muelle en “C” es la de aplicar una fuerza descendente en las secciones de disco para lograr una mayor penetración de los discos. La vida estimada de la muelle en “C” es hasta 10 años.
Propuesta de Valor
Costo de Operación:
- Los elevadores de muelle en “C”, prolongan la vida útil del bastidor principal y las secciones de disco hasta por 10 años.
Baleros Bañados en Aceite y Baleros Engrasables
Baleros Bañados en Aceite
Los baleros bañados en aceite se ofrecen como equipo básico en la rastra semi-pesada 680, los beneficios de utilizar este tipo de baleros son los siguientes:
- Con este tipo de baleros permite extender el mantenimiento de cambio de aceite a cada 1,000 horas de trabajo.
- Le permite trabajar en condiciones extremas de calor y humedad.
- Este tipo de baleros incrementa la vida de sus componentes internos, ya que disipa el calor generado y permite también el incrementar la capacidad de carga sobre los baleros.
- El balero cuenta con una guarda frontal (A) que protege el tapón del llenado de aceite de daños que pudieran surgir al momento de estar trabajando con la rastra.
Propuesta de Valor
Tiempo Operativo:
- Con los baleros bañados en aceite se alarga el mantenimiento hasta 7 veces más en comparación con los baleros engrasables.
Baleros Engrasables
Se ofrece la opción de los baleros engrasables para la rastra semi-pesada 680, los beneficios de este tipo de baleros son:
- Cada 150 horas de trabajo se engrasa el balero, lo que permite desalojar la grasa quemada y dar entrada a la grasa nueva, extendiendo la vida útil del mismo.
- El balero engrasable también permite un mejor sellado del mismo evitando la entrada de impurezas a los componentes internos del balero, permitiendo extender la vida útil.
Limpiadores
Posición Ajustable
Posición Rígida
El sistema de los limpiadores permite que pueda tener la posición de autoajustables o en la posición fija dependiendo de las necesidades del terreno en el que se trabaje.
El material utilizado en los limpiadores es de acero al alto carbón que permite incrementar la vida útil de los limpiadores.
Ruteo de Mangueras
Se tiene un ruteo y sujeción de las mangueras hidráulicas a través de la lanza de enganche y del bastidor principal para evitar que se suelten cuando esté trabajando la rastra.
Desterronador
Con el uso del desterronador (opcional) el cliente podrá optimizar las operaciones de preparación de terreno ahorrando tiempo y dinero.
La función del desterronador es la de quebrar los terrones lo más pequeños posibles, dejando el terreno nivelado para iniciar las operaciones de siembra.
Algunas de sus ventajas son:
- Aplicar una fuerza constante hacia el suelo hasta una profundidad de 28 cm (11 plg), con una fuerza constante de 42 kg – m (304 lb/pie).
- Reduce la compactación del suelo.
Propuesta de Valor
Desempeño:
- Ahorro hasta de un 50% en tiempo/costo en la preparación de suelo.
- Mejor calidad de labranza, incorporando los residuos de cosecha y con la opción del desterronador podrá quebrar los terrones lo más pequeños posible en una pasada.
Costo de Operación:
- Ahorro de hasta 50% en dinero en una sola pasada.
Bastidor Principal
| Tipo | Rígido, de acero estructural tubular de 9.5 X 101.6 X 152.4 mm (0.375 X 4 X 6 plg) |
|---|
Acho de Trabajo
| Espaciamiento a 228.6 mm (9 plg) | 18 D – 1.76 m (5.77 pies) 20 D – 2.22 m (7.28 pies) 24 D – 2.41 m (7.91 pies) 28 D – 2.96 m (9.71 pies) |
|||
|---|---|---|---|---|
| Espaciamiento a 279.4 mm (11 plg) | 14D – 1.98 m (6.50 pies) 16 D – 2.25 m (7.38 pies) 18 D – 2.51 m (8.23 pies) 20 D – 2.78 m (9.12 pies) 24 D – 3.30 m (10.83 pies) 28 D – 3.38 m (11.10 pies) |
